恒溫恒濕試驗箱容積選型技術指南 —從“試件可入”到“全生命周期適用”的量化決策

時間： 2025-10-25 16:38 來源： 林頻儀器

恒溫恒濕試驗箱的“尺寸”一旦確定，將在十年內鎖定用戶的試驗?zāi)芰Α⑦\(yùn)行能耗與擴容成本。以GB/T 5170.1-2017、IEC 60068-3-5及10 000臺交付數據為基準，將傳統口傳經驗轉化為可計算的“4×2矩陣”（四項剛性邊界條件×兩項戰略冗余因子），并提供五分鐘速算表，幫助研發、質量及設備管理部門在立項階段即完成“0試錯”選型。

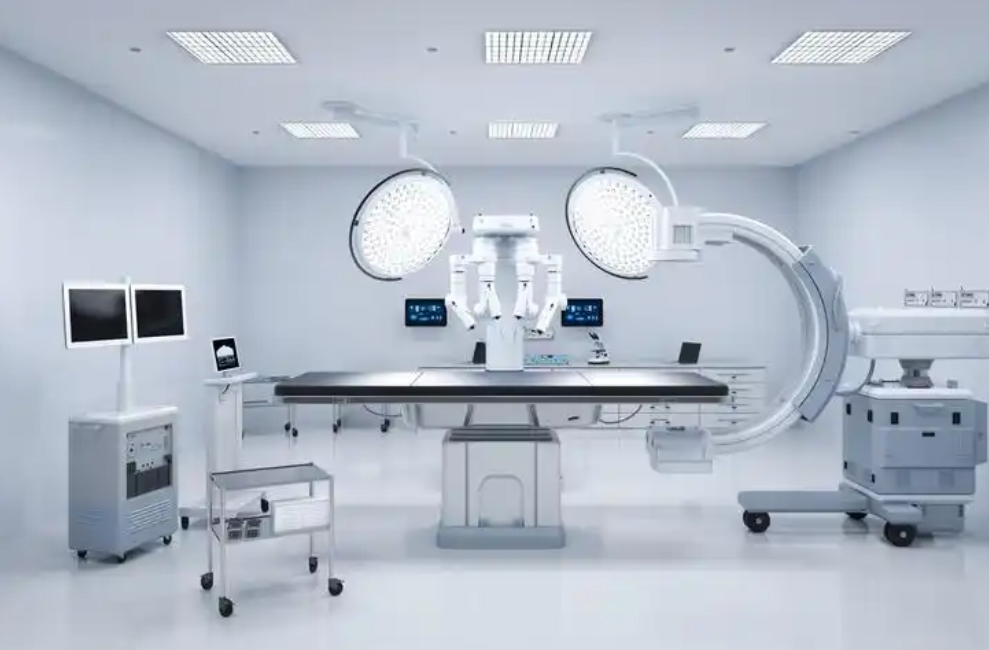

恒溫恒濕試驗箱可應用于醫學設備試驗測試

一、尺寸不足的典型風險

均勻性漂移

當樣件體積占比>30 %時，箱內中心與角落溫差由標稱±0.5 ℃放大至±2.1 ℃，汽車ECU經1000 h交變濕熱后出現10 %功能失效，導致整車路試召回風險。

升降溫速率不達標

發熱樣件迎風面積占50 %時，實測降溫速率下降42 %，無法滿足GB/T 28046.4-2011規定的-40 ℃/30 min沖擊，試驗報告被主機廠退回。

隱性追加成本

某醫療電子企業因首次選型50 L，三年后新增200 mm×200 mm×150 mm模塊，被迫再購100 L設備，產生計量費、停產驗證及違約金共38萬元，為整機原價2.7倍。

二、四項剛性邊界條件（必須同時滿足）

條件1：幾何邊界距

樣件任何表面距風道吸風口、加濕器、蒸發器≥100 mm；距內壁≥150 mm，以確保邊界層不被破壞。

條件2：體積占比

非發熱樣件≤有效容積20 %；發熱樣件（ΔT≥5 ℃或≥50 W）≤30 %。

有效容積=標稱容積×0.85（扣除風道、蒸發器占容）。

條件3：迎風面積比

樣件最大迎風截面積/工作室該截面總面積≤35 %。

計算例：樣件300 mm×200 mm，箱體600 mm×600 mm，迎風比=0.06/0.36=16.7 %，合格。

條件4：熱質量比

樣件熱容（m×Cp）≤腔內空氣熱容×0.4。

空氣熱容=1.005 kJ·kg?¹·K?¹×1.2 kg·m?³×Veff。

若2 kg鋁件（Cp=0.9 kJ·kg?¹·K?¹）放入100 L腔體，熱容比=0.72，超限，需升級至150 L。

三、兩項戰略冗余因子

因子A：成長冗余

按企業三年路線圖，預留30 %容積與50 %承重裕量。例如當前最大樣件0.8 m×0.4 m×0.3 m，體積96 L，則初選150 L箱體，可兼容未來1.2 m樣件而無需二次采購。

因子B：工藝冗余

若后續標準升級（如IEC 60068-2-78:2022新增5 %RH低濕段），更大容積可降低升濕負荷，節約15 %能耗。

四、五分鐘速算表（經驗公式）

步驟1：測量樣件最大外形體積Vobj（m³）。

步驟2：確定發熱系數k

無發熱k=5；發熱≤50 W k=3；發熱>50 W k=2。

步驟3：計算最小有效容積Veff=Vobj×k。

步驟4：對照廠商標稱容積×0.85，向上取整。

示例：

控制器300 mm×200 mm×150 mm，Vobj=0.009 m³，發熱20 W，k=3

Veff=0.027 m³=27 L

標稱容積≥27/0.85=32 L→選型50 L（450×450×500 mm）。

五、標準尺寸與定制邊界

標稱容積內尺寸(W×D×H) mm 有效容積 L 最大發熱負載 W 典型應用

50 L 450×450×500 42 100 消費電子

100 L 500×600×750 85 200 汽車電子

150 L 700×800×900 128 300 軍工模塊

225 L 800×1000×1000 191 400 光伏逆變

1000 L 1000×1000×1000 850 1000 儲能電池

注：超出1000 L或速率≥5 ℃·min?¹需復疊制冷，寬度≤1.8 m以滿足電梯運輸；特殊尺寸支持模塊化定制。

六、決策流程（五分鐘版）

列出所有樣件三維尺寸、質量、發熱量。

用速算表得Veff。

檢查四項剛性條件（Excel模板自動標紅）。

通過→選標準機型；否則升一級或定制。

與廠商確認風道、導軌、測試孔位置，生成技術協議并鎖定交期。

恒溫恒濕試驗箱的尺寸決策是一次“十年鎖定”的投資。用戶只要遵循“4×2矩陣”，即可在全生命周期內避免“二次采購+重新計量+停產驗證”三重?fù)p失。若仍面臨超大樣件（>2 m或>100 kg）或多品種混測場景，請致電400-066-2888或提交三維圖紙，我司48 h內提供CAE熱流仿真報告與定制方案，確保一次性買對、一次通過計量、一次滿足未來。
